24 piedi di grande ventilatore da soffitto del garage di ventilazione

Luogo di origine La CINA
Marca daisen
Certificazione RoHS, ISO, UL, CE, SGS
Numero di modello DS
Quantità di ordine minimo 1pcs
Prezzo Negotiation
Imballaggi particolari Di legno
Tempi di consegna 3 giorni
Termini di pagamento L/C, T/T, grammo dei soldi

Contattami per campioni gratuiti e coupon.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

In caso di dubbi, forniamo assistenza online 24 ore su 24.

x
Dettagli
Modello no. DS. 73 Codice di HS 841459100
Porto Canton, Cina Pacchetto di trasporto pacchetto di legno
Certificazione ISO Specificazione diametro 7,3 metri
Marchio di fabbrica DS Origine La CINA
Evidenziare

Grande ventilatore da soffitto del garage di ventilazione

,

grande ventilatore da soffitto del garage di 24Ft

,

ventilatori da soffitto industriali di 24Ft per il garage

Lasciate un messaggio
Descrizione di prodotto

24 piedi di grande ventilatore da soffitto industriale con alto effetto efficiente di ventilazione

Descrizione di prodotto


Il vento soffiato dal grande ventilatore da soffitto industriale ritiene come il sistema naturale della brezza, la velocità del vento è appena la migliore sensibilità fresca della pelle umana. Il personale può ritenere il grado di differenza 5-8 della temperatura, fornisce al personale un luogo di lavoro adatto di estate calda, quindi migliora l'efficienza di produzione.
 Funzione del fan:
1) ventilazione
Il fan migliora lo scambio di aria in un intero spazio, è latta aerodinamica perfetta di progettazione produce il vento tridimensionale della velocità 2-3m/s e vi incita a ritenere come godere del sistema naturale della brezza. Promuove la dispersione di fumo, di umidità, dell'anidride carbonica e di povera aria con alto peso specifico. In modo da migliorare la qualità di area di lavoro, creare il luogo di lavoro sano, asciutto e sicuro, migliora la produttività lavorativa.
2) convenienza
È convenienza da azionare, il sistema di controllo adotta l'ultimo controllo poleless system.besides del convertitore di frequenza dell'operazione della convenienza, l'interfaccia umanizzata dell'operazione inoltre permette che godiate della bellezza di elettronico ed il meccanico raggiunge la vita.

  1. Deumidificazione

Poiché può produrre il grande volume di aria, efficacemente promuova la circolazione di aria, di modo che l'umidità è dispersa bene, notevolmente riducente la probabilità dei problemi quali le cimici, funghi ecc.
4)bello e durevole
Dopo il trattamento di superficie complesso, il prodotto può evitare il dolore di pulizia di periodo, il rapporto della costo-prestazione è il più alto, la durata di ogni fan può raggiungere più anni than10.

  1. risparmio energetico

Il potere stimato del motore sul fan è 1.5KW, ogni fan può riguardare l'area di lavoro di 1000 metri quadri, 8 ore al giorno, è consumo di energia di potere di appena 10 gradi, confrontato ai piccoli fan tipici e lo stato dell'aria dell'assorbimento di corrente di alto potere, grande ventilatore da soffitto industriale può essere chiamato modello del risparmio energetico, può notevolmente ridurre il vostro costo di operazione.
principio di funzionamento:
Il grande ventilatore da soffitto è una serie di speciale dei prodotti sviluppato per il risparmio energetico, miglioramento del luogo di lavoro. Come tutti sanno, la refrigerazione non è il solo modo raggiungere l'effetto di raffreddamento e della comodità. L'area di un fan potrebbe soffiare è determinata dalla dimensione del diametro di, ma ha niente a che fare con il suo speed.therefore, il ventilatore con il grande diametro e le associazioni a bassa velocità tutte queste caratteristiche.
 Dopo gli anni profondamente la ricerca e l'esplorazione, integrando la tecnologia aeronautica avanzata d'oltremare, Sen di DAI abbiamo sviluppato un genere di pale del rotore con la prestazione eccezionale, si conforma lentamente brezza continua e silenziosa tramite rotazione. Il grande volume di flusso d'aria generato dalle sue lame efficienti uniche ed alte spinge, così uno scarico quasi perfetto dell'elica è costruito.
      Spinge il grande volume di flusso d'aria nella terra e determinato flusso d'aria ad alto livello costruito che si muove orizzontalmente, così genera una circolazione di aria globale. Il vantaggio è copertura al suolo globale e circolazione tridimensionale di aria.
 La velocità di vento generata " dal grande ventilatore da soffitto industriale " è circa 1-3m/s, completamente calcolato secondo la migliore sensibilità del raffreddamento quando il passaggio del flusso d'aria attraverso il forte flusso d'aria umano di skin.too incita la gente a ritenere irritabile, un senso di salto direttamente, troppo ad alta velocità del flusso d'aria inoltre rende la gente vertiginosa, soltanto con l'evaporazione di pelle si combina della velocità della brezza, latta abbellisce la sensibilità della gente del raffreddamento.


Norma tecnica del ventilatore da soffitto industriale «di DAISEN "
Generalità
Number di modello ----------------------------------------------------------DS-7.3
Modo di funzionamento ---------------------------------------------------------Funzionamento di andata
Diametro ------------------------------------------------------------------24 FT/7,3 metri
Stile della lama -------------------------------------------------------------  Airfoil/OP
Numero delle lame   -------------------------------------------------------  6
Cavalli vapore nominali ------------------------------------------------  2,0 HP/1,5 chilowatt
Peso d'attaccatura (media)  --------------------------------------  156Kg
Peso di spedizione (gruppo di regolazione compreso, hardware di montaggio) (media)   186 chilogrammi
DB massimo-------------------------------------------------------------------60
(i valori del *dB sono stati ottenuti provando. I valori specifici installazione/delle applicazioni possono variare.


Prestazione (a velocità massima)
Spostamento (FWD, abbattente)  ---------- 16800 CMM (m3/min)
Velocità massima-----------------------------------------------------------  50 GIRI/MIN.
Uso @ Max. Speed di potere ----------------------- 1,5 chilowatt
Efficienza @ 100% Max. Speed  ------------------------------ 8.53CMM/Watt
Area efficace massima (varia secondo altezza differente dell'installazione come pure sotto gli ostacoli)----600-1400 m2
Gioco industriale tipico --------------------------------------------12-40 metro

Hardware di montaggio
Supporto standard---------------------------------
Morsetto universale del segnale con l'attacco snodato in acciaio e la goccia di 250mm
Sostegni (facoltativi) del supporto di Glulam con goccia dell'attacco snodato in acciaio &200MM

Estensioni supplementari di goccia (Puyou)--------- Fino a 2m negli incrementi di 20cm
Motore
motore dell'ingranaggio  ------------------------------------------------------- CV40-30-1500
sopportare struttura ------------------------------------------------------- Portante pesante di SKF
vita di progettazione -------------------------------------------------------  12 anni
HP  -------------------------------------------------------   2/1,5 chilowatt
Temperatura ambiente di funzionamento-------------   -20 C° a +40C°
Classe d'isolamento -------------------------------------- H
Protegga la classe------------------------------------------IP 55
Lavoro Contition------------------------------------------- S continua 1
Fattore di servizio---------------------------------------- 0.8/0.78
Cambio
Tipo -------------------------------------------------------- elicoidale in due tappe
Intervallo di servizio-------------------------------------------grasso di lubrificazione sintetico dell'ingranaggio, manutenzione libera
Quadro di controllo di controllo motorio (MCP)
Potere e tiraggio standard di Max Amp-------------------- --220V CA 2Ø (16A)   O 380 CA 3Ø (20A)
luce di indicazione di potere-------------------------------------------------------errore/correre (rosso/verde)
Linea filtro di rf-------------------------------------Rf
Interruttore dell'aria--------------------------------------- Schneider 220V1Ø 16A 380V3Ø16A
Cavo di azionamento del motore di VFD -----------------RVV1*
Convertitore di frequenza-------------------------
regolatore poleless di frequenza, (1.5KW)|380V/220V
Componenti di sicurezza
vite del tenditore a vite
struttura dicaduta meccanica
la plastica ha ricoperto il cavo d'acciaio
Il dispositivo di fissaggio delle lame si collega (6), cavo di sicurezza, Guy Wires (supporto del soffitto solo)
viti ad alta resistenza ed i dadi antislittamento di 8,8, 10,9, grado 12,9 per le strutture differenti.
Garanzia
una garanzia della parte di anno sul motore, sulla lama, sul cambio & sul pannello di controllo.

Modello del prodotto
  Modello Tensione Potere Diametro Velocità massima Volume Grado di rumore Peso
Seires di Fengshen DS-7.3 220V/380V 1.5KW 7.3M 50 ³ /min di 16800m ≤60 156kg
DS-6.6 220V/380V 1.5KW 6.6M 55 ³ /min di 12862m ≤60 151kg
DS-6.0 220V/380V 1.5KW 6.0M 60 ³ /min di 12261m ≤60 148g
DS-5.4 220V/380V 1.5KW 5.4M 65 ³ /min di 11963m ≤60 144kg
Serie di Fengxing DS-4.8 220V 0.75KW 4.8M 75 ³ /min di 10675m ≤40 60kg
DS-4.2 220V 0.52KW 4.2M 85 ³ /min di 5213m ≤40 56kg
DS-3.6 220V 0.40KW 3.6M 95 ³ /min di 3326m ≤40 52kg
DS-3.0 220V 0.35KW 3.0M 120 ³ /min di 2673m ≤40 48kg
Configurazione della componente chiave


dispositivo ★drive


Il fan di serie di Fengshen adotta Taiwan/motore tedesco del cambio
La serie di Fengxing adotta la spazzola di carbone dell'industria in primo luogo non, la grande coppia di torsione, motore di azionamento di CC, sostituendo il riduttore di velocità tradizionale del motore, realizzando l'alta integrazione, migliorando l'affidabilità e l'efficienza della trasmissione
dispositivo di ★control
Il fan di serie di Fengshen adotta cambio di velocità stepless dell'invertitore di marca Germania/di Taiwan (regolatore protetto contro le esplosioni facoltativo) per configurare la protezione di sovraccarico di sovracorrente dell'interruttore, la ventola di raffreddamento ed altre componenti

Il fan di serie di Fengxing adotta un regolatore libero della spazzola speciale
lama ★fan


Il materiale della pala del ventilatore adotta il trattamento della lega di alluminio del magnesio T6, la resistenza della corrosione, la durezza ad alta resistenza e alta
Simulazione di CFD del software di simulazione e prova di galleria del vento fluide avanzate, in conformità con anti affaticamento aerodinamico;
Con la funzione dell'inizio di ritardo, il carico e l'impatto del motore notevolmente sono ridotti ed il tempo di impiego è più lungo

  24 piedi di grande ventilatore da soffitto industriale con alto effetto efficiente di ventilazione


componenti di ★Structure

Le parti strutturali sono costituite dal laser di Q235B, piegando la struttura del rinforzo e la parte più spessa è 8mm.
I bulloni ad alta resistenza di acciaio legato ed i dadi antislittamento sono utilizzati per i bulloni.
Struttura d'acciaio di tensione del tenditore a vite e del cavo metallico per stabilizzare il fan contro cadere
Il telaio integrato può impedire il rischio di frattura, l'anti struttura di caduta dell'accoppiamento può evitare i difetti della vite, il telaio può essere caduto, la progettazione di disposizione del foro della struttura del compensato può evitare lo scivolamento, la struttura regolabile è adatta a tutti gli stati dell'installazione ed il foro regolabile a forma di arco della vita può essere regolato per assicurare il livello piano di telaio della lama

 24 piedi di grande ventilatore da soffitto industriale con alto effetto efficiente di ventilazione

24 piedi di grande ventilatore da soffitto industriale con alto effetto efficiente di ventilazione
Un confronto di tre metodi di refrigerazione in una pianta da 1000 metri quadri

Modo di refrigerazione Quantità Potere/unità Potere alto Confronto generale
Condizionatore d'aria centrale 1 80KW 80KW Le pareti e le porte e le finestre della pianta sono richieste per essere isolate. Il costo dell'investimento di una volta dell'attrezzatura è alto ed il costo di mantenimento di sostituzione dell'elemento filtrante e di aggiunta del refrigerante è alto
Ventilatore tradizionale 40 0.3KW 12KW L'installazione dei ventilatori a muro tradizionali è limitata dalle pareti e dalle colonne. Le linee elettriche dei fan del pavimento sono sparse, che ha rischi per la sicurezza potenziali. Per i capelli non è sicuro del personale essere mescolato nelle pale del ventilatore, che occupano un piccolo spazio e riguardano un breve tempo di impiego
grande ventilatore da soffitto industriale di 7.3M 1 1.5KW 1.5KW La grande area di copertura, il tempo di impiego lungo, il costo di mantenimento basso, installazione non occupa lo spazio dell'officina, la sicurezza e la protezione dell'ambiente


Il consumo di energia di grande ventilatore da soffitto industriale è circa 1/50 di quello del condizionatore d'aria centrale e 1/10 di quello del ventilatore a muro industriale tradizionale

Posti adatti del *** di installazione: Qualsiasi su abbastanza struttura della fabbrica, del centro sportivo, del posto logistico, delle officine di riparazione dell'automobile, del supermercato, dell'aeroporto, dell'officina del pacchetto, dell'industria impanante animale, di qualsiasi generi di corridoio come pure del centro di forma fisica ecc.
Altezza del *** di installazione: Prodotti di serie «di Fengshen» per 6 metri - 20 metri di altezza.
Prodotti di serie «di Fengxing» per 3 metri - 6 metri di altezza.
Soluzioni del *** per i tre generi principali di strutture dell'installazione come sopra le immagini indicate.

Ci sono varie forme di strutture edili. Gli forniamo i metodi dell'installazione di tre strutture comuni (giusta figura):
24 piedi di grande ventilatore da soffitto industriale con alto effetto efficiente di ventilazione  24 piedi di grande ventilatore da soffitto industriale con alto effetto efficiente di ventilazione24 piedi di grande ventilatore da soffitto industriale con alto effetto efficiente di ventilazione


Flusso d'aria del fan


 24 piedi di grande ventilatore da soffitto industriale con alto effetto efficiente di ventilazione24 piedi di grande ventilatore da soffitto industriale con alto effetto efficiente di ventilazione

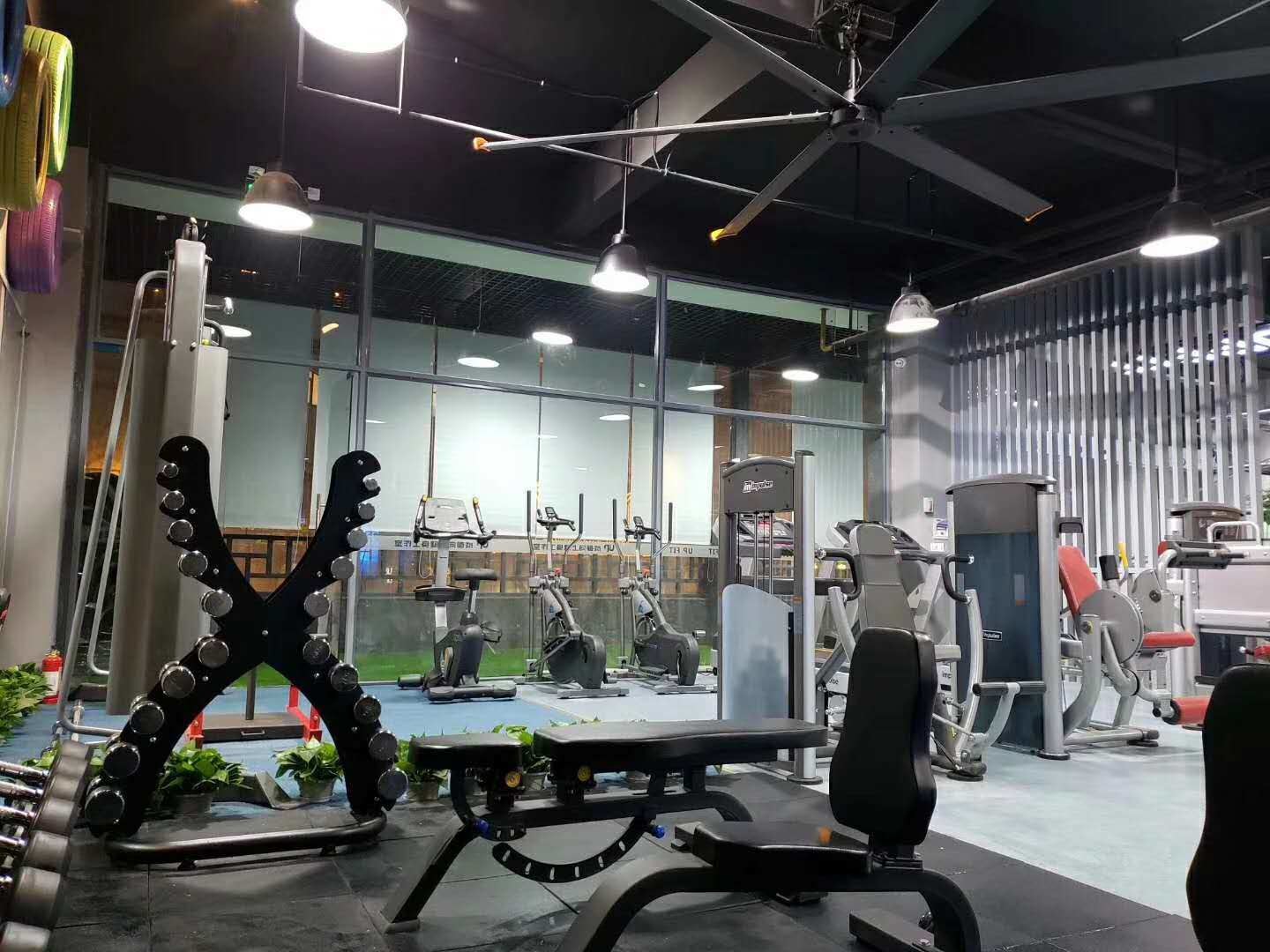

Applicazioni tipiche del cliente
24 piedi di grande ventilatore da soffitto industriale con alto effetto efficiente di ventilazione
