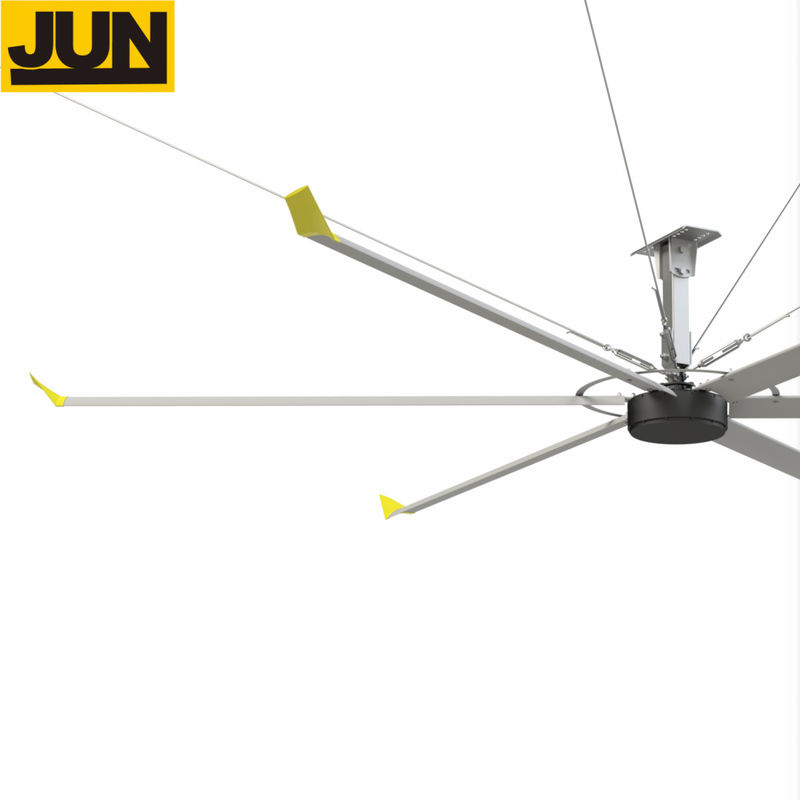

6.6m Controllo climatico Ventilatori di ventilazione ad alto volume di grandi dimensioni

Dettagli del prodotto

Luogo di origine: La CINA

Marca: daisen

Numero di modello: DS

Termini di pagamento e di spedizione

Quantità di ordine minimo: 1pcs

Prezzo: Negotiation

Imballaggi particolari: Di legno

Tempi di consegna: 3 giorni

Termini di pagamento: L/C, T/T, grammo dei soldi

Ottieni il miglior prezzo
Contatta ora
Specificità
Punti salienti:

6.6M Ventilatori HVLS ad alto volume

,

6.6M Ventilatori di ventilazione ad alto volume

,

6.6M ventilatori industriali per soffitti

Certificazione:
ISO
Modello no.:
DS. 73
Marchio di fabbrica:
DS
Specificazione:
diametro 7,3 metri
Origine:
La CINA
Codice di HS:
841459100
Porto:
Canton, Cina
Pacchetto di trasporto:
pacchetto di legno
Materiale:
Fan di alluminio
Materiale della lama:
Lega di Al-MG
Tipo:
Fan assiale
Tipo della corrente elettrica:
CA
Montaggio:
ventilatore da soffitto
Certificazione:
ISO
Modello no.:
DS. 73
Marchio di fabbrica:
DS
Specificazione:
diametro 7,3 metri
Origine:
La CINA
Codice di HS:
841459100
Porto:
Canton, Cina
Pacchetto di trasporto:
pacchetto di legno
Materiale:
Fan di alluminio
Materiale della lama:
Lega di Al-MG
Tipo:
Fan assiale
Tipo della corrente elettrica:
CA
Montaggio:
ventilatore da soffitto
Descrizione
6.6m Controllo climatico Ventilatori di ventilazione ad alto volume di grandi dimensioni

Applicazione di ventilatori di soffitto HVLS per grandi ventilazioni industriali

Descrizione del prodotto

Domanda e risposta del cliente

Chiedete qualcosa per maggiori dettagli.



Descrizione del prodotto



principio di funzionamento:
Il ventilatore di soffitto è una serie di prodotti appositamente sviluppati per il risparmio energetico e il miglioramento dell'ambiente di lavoro.La refrigerazione non è l'unico modo per ottenere l'effetto di raffreddamento e comfortL'area di un ventilatore può soffiare è determinata dalla dimensione di diametro di esso, ma non ha nulla a che fare con la sua velocità.Il ventilatore industriale con grande diametro e bassa velocità combina tutte queste caratteristiche .
Dopo anni di profonda ricerca ed esplorazione, integrando tecnologie aeronautiche avanzate all'estero, noi Dai Sen abbiamo sviluppato una specie di pale di elica con prestazioni eccezionali.si conforma a una brezza continua e silenziosa con una rotazione lentaIl grande volume di flusso d'aria generato dalle sue pale uniche e altamente efficienti spinge verso il basso, costruendo così un scarico di elica quasi perfetto.
Spinge verso il suolo un grande volume di flusso d'aria e crea un certo flusso d'aria a livello elevato che si muove orizzontalmente, generando così una circolazione d'aria complessiva.Il vantaggio è la copertura complessiva del suolo e la circolazione tridimensionale dell'aria.
La velocità del vento generata dal "grande ventilatore industriale" è di circa 1-3 m/s, calcolata completamente in base alla migliore sensazione di raffreddamento quando il flusso d'aria passa attraverso la pelle umana.un flusso d'aria troppo forte fa sentire le persone irritabiliLa sensazione di essere soffiati direttamente, la velocità troppo elevata del flusso d'aria rende anche le persone vertigini, solo l'evaporazione della pelle combina la velocità della brezza, può abbellire la sensazione di raffreddamento delle persone.


"DAISEN"norma tecnica per ventilatori di soffitto industriali
Generale
Numero di modello ------------------------------------------------------------------DS-7.3
Modalità di funzionamento:
Diametro ------------------------------------------------------------------------------------ 24 piedi / 7,3 metri
Tipo di lama ------------------------------------------------------------------------------------------------------------ Perforazione/operazione
Numero di lame ---------------------------------------------------- 6
Potenza nominale -------------------------------------------- 2,0 CV / 1,5 kW
Peso di sospensione (media) -------------------------------------------------- 156 kg
Peso di spedizione (compresa la casella di controllo, il dispositivo di montaggio) (media) 186 kg
Massimo dB
(*) I valori di dB sono stati ottenuti mediante prove, i valori per applicazioni/installazioni specifiche possono variare.


Performance (a velocità massima)
Dislocazione (fwd, soffio verso il basso) ---------- 16800 CMM( m3/min)
Velocità massima 50 RPM
Consumo di energia @ Max. Velocità ----------------------- 1,5 kW
Efficienza @ 100% Max. Velocità ------------------------------ 8.53CMM/Watt
Superficie effettiva massima (varia a seconda delle diverse altezze dell'installazione e sotto gli ostacoli) -- 600-1400 m2
Distanza industriale tipica ---------------------------------------------12-40 metri

Hardware di montaggio
Montaggio standard
Clampo universale a trazione I con giunzione girevole e caduta di 250 mm
Fabbricazione in cui il materiale è montato su un supporto di glulam (facoltativo) con giuntura girevole e goccia di 200 mm

Estensioni di caduta aggiuntive (Puyou)
Motore
Motore di ingranaggi --------------------------------------------------- CV40-30-1500
Struttura del cuscinetto ------------------------------------------------------- Cuscinetto per carico pesante SKF
durata di progetto 12 anni
HP --------------------------------------------------- 2 / 1,5 kW
Temperatura di funzionamento ambiente ---- -20 °C a +40 °C
Classe di isolamento H
Classe di protezione IP 55
Condizione di lavoro S 1
Fattore di servizio 0,8/0.78
Casella di marcia
Tipo -------------------------------------------------------------------- Espiral a due fasi
Intervallo di manutenzione
Pannello di controllo motore (MCP)
Potenza standard e ampiezza massima -------------------- --220V AC 2Ø (16A) O 380 AC 3Ø (20A)
Luce di indicazione della potenza
Filtro di linea RF
Disattivatore d'aria Schneider 220V1Ø 16A 380V3Ø16A
Cable di azionamento del motore VFD -----------------RVV1*
Convertitore di frequenza
Regolare di frequenza senza poli, di 1,5 kW, di 380V/220V
Componenti di sicurezza
vite di giradischi
struttura meccanica anti-caduta
Cavo in acciaio rivestito di plastica
Legamenti di ritenuta della lama (6), cavo di sicurezza, fili di tipo (solo montaggio in soffitto)
viti ad alta resistenza e dadi antiscivolo di 8.8,10.9, 12,9 per le diverse strutture.
Garanzia
Garanzia di un anno per i componenti del motore, della lama, del cambio e del pannello di controllo.

Modello di prodotto
  Modello Voltaggio Potenza Diametro Velocità massima Volume Grado di rumorosità Peso
Fengshen seiri DS-7.3 220V/380V 1.5KW 7.3M 50 16800 m3/min ≤ 60 156 kg
DS-6.6 220V/380V 1.5KW 6.6M 55 12862 m3/min ≤ 60 151 kg
DS-6.0 220V/380V 1.5KW 6.0M 60 12261 m3/min ≤ 60 148 g
DS-5.4 220V/380V 1.5KW 5.4M 65 11963 m3/min ≤ 60 144 kg
Serie Fengxing DS-4.8 220 V 0.75KW 4.8M 75 10675 m3/min ≤ 40 60 kg
DS-4.2 220 V 0.52KW 4.2M 85 5213 m3/min ≤ 40 56 kg
DS-3.6 220 V 0.40KW 3.6M 95 3326 m3/min ≤ 40 52 kg
DS-3.0 220 V 0.35KW 3.0M 120 2673 m3/min ≤ 40 48 kg
Configurazione dei componenti chiave


dispositivo di guida

Il ventilatore della serie Fengshen adotta un motore a cambio taiwanese/tedesco
La serie Fengxing adotta la prima spazzola senza carbonio del settore, grande coppia, motore DC, sostituendo il riduttore di velocità del motore tradizionale, realizzando un'alta integrazione,miglioramento dell'affidabilità e dell'efficienza della trasmissione
dispositivo di controllo
Il ventilatore della serie Fengshen adotta l'inverter di marca Taiwan / Germania per il cambio di velocità senza passaggio (controllore a prova di esplosione opzionale) per configurare la protezione contro il sovraccarico del interruttore di circuito,ventilatore di raffreddamento e altri componenti

Il ventilatore della serie Fengxing adotta un controller speciale senza spazzole
lamina del ventilatore

Il materiale della lama del ventilatore adotta magnesio lega di alluminio trattamento T6, resistenza alla corrosione, elevata resistenza, elevata robustezza
software avanzato di simulazione dei fluidi, simulazione CFD e prova in galleria del vento, in linea con l'antifatica aerodinamica;
Con la funzione di avvio ritardato, il carico e l'impatto del motore sono notevolmente ridotti e la durata di vita è più lunga

Large Industrial Ventilation Ceiling Fan


Componenti di struttura

Le parti strutturali sono formate da laser Q235B, piegando la struttura rigidante, e la parte più spessa è di 8 mm.
Per i bulloni vengono utilizzati bulloni di alta resistenza in acciaio legato e dadi antiscivolo.
Struttura di tensione del filo di acciaio e del giradischi per stabilizzare il ventilatore contro le cadute
Il telaio integrato può prevenire il rischio di frattura, la struttura di accoppiamento anti caduta può evitare difetti di vite, il telaio può essere lasciato cadere,la progettazione della struttura in compensato può impedire lo scivolamento, la struttura regolabile è adatta a qualsiasi condizione di installazione e il foro di vita regolabile a forma di arco può essere regolato per garantire il livello del piano del telaio della lama

Large Industrial Ventilation Ceiling Fan

Large Industrial Ventilation Ceiling Fan
Confronto di tre metodi di refrigerazione in un impianto di 1000 metri quadrati

Modalità di raffreddamento Quantità Potenza/unità Alta potenza Confronto generale
Climatizzatore centrale 1 80 kW 80 kW I muri, le porte e le finestre dell'impianto devono essere isolati.e il costo di manutenzione della sostituzione dell'elemento filtro e dell'aggiunta di refrigerante è elevato
Ventilatore industriale tradizionale 40 0.3KW 12 kW L'installazione di ventilatori a parete tradizionali è limitata da muri e colonne. I cavi elettrici dei ventilatori a pavimento sono sparsi, il che comporta potenziali rischi per la sicurezza.Non è sicuro per i capelli dei membri del personale di essere mescolati nelle lame del ventilatore, che occupa un piccolo spazio e ha una breve durata di vita
7.3M ventilatore di soffitto industriale di grandi dimensioni 1 1.5KW 1.5KW Ampia area di copertura, lunga durata, basso costo di manutenzione, installazione non occupa lo spazio dell'officina, sicurezza e protezione dell'ambiente


Il consumo energetico di un grande ventilatore di soffitto industriale è circa 1 / 50 di quello di un condizionatore d'aria centrale e 1 / 10 di quello di un ventilatore di parete industriale tradizionale

***Luoghi di installazione idonei: qualsiasi struttura sufficientemente alta di fabbrica, sport Centro, logistica Il progetto è stato realizzato con l'ausilio di un gruppo di collaboratori, che hanno realizzato progetti di ricerca e sviluppo.
***Altezza dell'installazione: prodotti della serie "Fengshen" da 6 a 20 metri di altezza.
Prodotti della serie "Fengxing" da 3 metri a 6 metri di altezza.
***Soluzioni per i tre tipi principali di strutture di installazione come illustrato nelle immagini precedenti.

Esistono diverse forme di strutture edilizie, e vi forniamo i metodi di installazione di tre strutture comuni (figura a destra):
Large Industrial Ventilation Ceiling Fan  Large Industrial Ventilation Ceiling FanLarge Industrial Ventilation Ceiling Fan


Flusso d'aria del ventilatore


Large Industrial Ventilation Ceiling Fan
Large Industrial Ventilation Ceiling Fan


Applicazioni tipiche dei clienti
Large Industrial Ventilation Ceiling Fan
