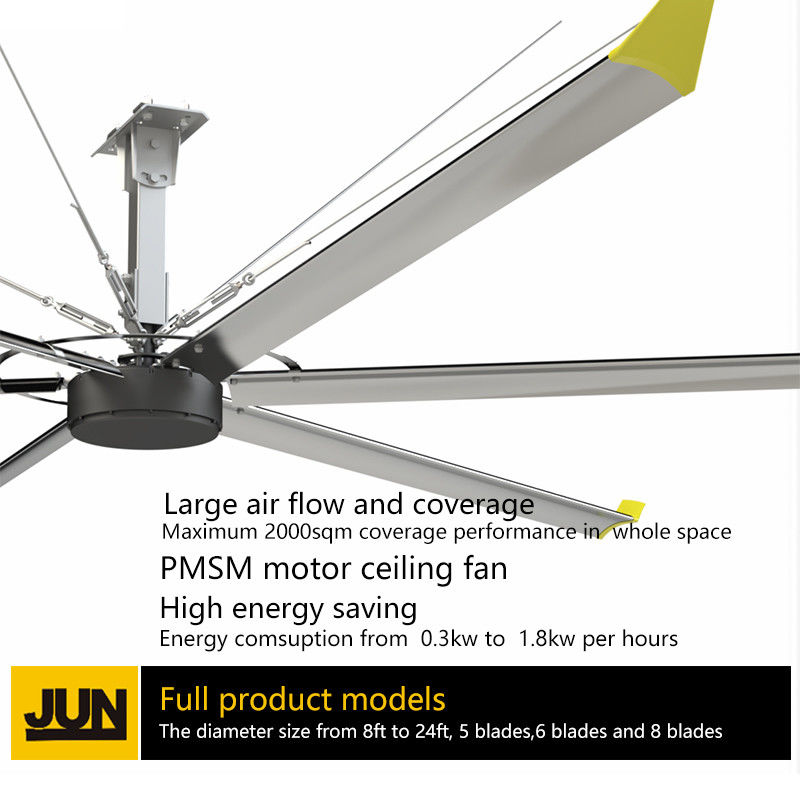

Ventilatore di soffitto HVLS a grande flusso d'aria

Il vento soffiato dai grandi ventilatori industriali da soffitto assomiglia a un sistema di brezza naturale, la velocità del vento è semplicemente la migliore sensazione di fresco sulla pelle umana. Il personale può percepire una differenza di temperatura di 5-8 gradi, fornendo al personale un ambiente di lavoro adatto nella calda estate, migliorando così l'efficienza produttiva.

Funzione del ventilatore:
1-ventilazione

Il ventilatore migliora lo scambio d'aria in uno spazio intero, il suo design aerodinamico perfetto può produrre un vento tridimensionale di velocità 2-3 m/s, facendoti sentire come se stessi godendo del sistema di brezza naturale. Promuove la dispersione di fumo, umidità, anidride carbonica e aria viziata con alta gravità specifica. In modo da migliorare la qualità dell'area di lavoro, creare un ambiente di lavoro sano, asciutto e sicuro, migliorare l'efficienza lavorativa.

2-convenienza

È comodo da usare, il sistema di controllo adotta l'ultimo sistema di controllo a convertitore di frequenza senza gradini. Oltre alla comoda operatività, l'interfaccia utente umanizzata ti permette anche di godere della bellezza dell'elettronica e della meccanica che raggiungono la vita.

3-Deumidificazione

Poiché può produrre un grande volume d'aria, promuovendo efficacemente la circolazione dell'aria, in modo che l'umidità venga ben dispersa, riducendo notevolmente la probabilità di problemi come cimici, funghi e così via.
4)bello e durevole
Dopo un complesso trattamento superficiale, il prodotto può evitare il dolore della pulizia periodica, il rapporto costo-prestazioni è il più alto, la vita di ogni ventilatore può raggiungere più di 10 anni.

4-risparmio energetico

La potenza nominale del motore del ventilatore è di 1,5 KW, ogni ventilatore può coprire un'area di lavoro di 1000 metri quadrati, 8 ore al giorno, con un consumo energetico di soli 10 gradi. Rispetto ai tipici piccoli ventilatori e all'aria condizionata ad alto consumo energetico, i grandi ventilatori industriali da soffitto possono essere definiti un modello di risparmio energetico, in grado di ridurre notevolmente i costi operativi.

Principio di funzionamento :

I grandi ventilatori da soffitto sono una serie di prodotti appositamente sviluppati per il risparmio energetico e il miglioramento dell'ambiente di lavoro. Come tutti sappiamo, la refrigerazione non è l'unico modo per ottenere un effetto di raffreddamento e comfort. L'area che un ventilatore può soffiare è determinata dal diametro, ma non dalla sua velocità. Pertanto, il ventilatore industriale con grande diametro e bassa velocità combina tutte queste caratteristiche.
Dopo anni di ricerca ed esplorazione approfondita, integrando tecnologie aeronautiche avanzate d'oltremare, noi di Dai sen abbiamo sviluppato un tipo di pale dell'elica con prestazioni eccezionali, che produce una brezza continua e silenziosa ruotando lentamente. L'enorme volume d'aria generato dalle sue pale uniche ed altamente efficienti spinge verso il basso, creando così uno scarico dell'elica quasi perfetto.
Spinge un grande volume d'aria verso il suolo e crea un certo livello di movimento dell'aria orizzontale, generando così una circolazione d'aria generale. Il vantaggio è la copertura totale del suolo e la circolazione tridimensionale dell'aria.
La velocità del vento generata dal "grande ventilatore industriale da soffitto" è di circa 1-3 m/s, calcolata completamente in base alla migliore sensazione di raffreddamento quando il flusso d'aria attraversa la pelle umana. Un flusso d'aria troppo forte fa sentire le persone irritabili, una sensazione di essere soffiati direttamente, una velocità del flusso d'aria troppo elevata fa anche sentire le persone stordite, solo attraverso l'evaporazione della pelle combinata con la velocità della brezza, si può abbellire la sensazione di raffreddamento delle persone.



VENTILATORI SERIE DS

Il telaio viene temprato dopo la forgiatura a caldo di precisione per garantirne la resistenza e la tenacità; dopo la lavorazione CNC, vengono effettuate le rilevazioni di bilanciamento dinamico per garantire la migliore

stabilità.



scivolamento della piastra di montaggio, disponiamo anche di kit di montaggio per strutture in cemento e tubi circolari, nonché per qualsiasi altro tipo di struttura.

scivolamento della piastra di montaggio, disponiamo anche di kit di montaggio per strutture in cemento e

tubi circolari, nonché per qualsiasi altro tipo di struttura.







Connettore pala, Dopo il processo di trafilatura a freddo di precisione, viene eseguito il trattamento termico. Dopo che la superficie ad arco è stata lavorata, garantisce un accoppiamento senza fessure con la pala e ha la massima superficie di contatto con la pala per garantire una forza uniforme.

Il giunto universale in acciaio strutturale zincato, può regolare la direzione orizzontale e verticale per garantire che il ventilatore sia in posizione verticale. In modo da garantire l'equilibrio del ventilatore durante la rotazione e ridurre la trasmissione di torsione dal ventilatore all'edificio.





accoppiamento. , Accoppiamento in lega 40Cr, lavorazione CNC per garantire la stabilità della trasmissione





Cavo in acciaio di diametro 8 mm avvolto in plastica antiruggine, clip rinforzata per cavo, con vite di tensionamento antiscivolo per regolare l'orizzonte del ventilatore, previene l'oscillazione del ventilatore, assorbe l'energia di vibrazione.





Configurazione dei componenti chiave





Selezionare viti ad alta resistenza superiori al grado 8.8 in base alle diverse



parti di collegamento del ventilatore, viti autobloccanti anti-allentamento e dadi antiscivolo, insieme a colla per filettature anti-allentamento, anelli di connessione anti-caduta, parti di connessione anti-caduta della pala.

VENTILATORI SERIE DX

Motore sincrono a magneti permanenti (PMSM), azionamento diretto senza spazzole, nessun riduttore, nessun olio lubrificante di trasmissione, manutenzione permanente gratuita, 220V 1 0.7KW alta efficienza, risparmio energetico, silenzioso ed efficiente





Il design unico di DAISEN con fori a fila sulla piastra di montaggio, può prevenire lo



scivolamento della piastra di montaggio, disponiamo anche di kit di montaggio per strutture in cemento e tubi circolari, nonché per qualsiasi altro tipo di struttura.

E9



Scatola di controllo della velocità senza gradini, design strutturale Weitu tedesco, pannello di visualizzazione della velocità, interruttore ad aria Schneider Francia protezione da sovracorrente e sovraccarico, gruppo ventola di raffreddamento della scatola di controllo, lampada di indicazione dello stato del ventilatore, rilevamento dello stato del ventilatore, interruzione automatica di corrente accidentale, anti-interferenza elettromagnetica



La pala è realizzata in materiale di lega aeronautica Al-mg che ha superato il processo di trattamento termico T6, ha alta resistenza, alta durabilità



L'aria viene raccolta all'estremità delle pale aerodinamiche per formare una corrente vorticosa, per prevenire fischi di cavità, per rispettare il principio della fluidodinamica e per generare una pressione verso il basso per contrastare la forza di reazione del galleggiamento della pala verso l'alto, in modo da mantenere la stabilità delle pale.



Cavo in acciaio di diametro 8 mm avvolto in plastica antiruggine, clip rinforzata per cavo, con vite di tensionamento antiscivolo per regolare l'orizzonte del ventilatore, previene l'oscillazione del ventilatore, assorbe l'energia di vibrazione.



Configurazione dei componenti chiave

★dispositivo di azionamento
•Il ventilatore serie Fengshen adotta un motore riduttore Taiwan/Germania
•La serie Fengxing adotta il primo motore a corrente continua senza spazzole, a coppia elevata, del settore, sostituendo il tradizionale riduttore di velocità del motore, realizzando un'elevata integrazione, migliorando l'affidabilità e l'efficienza di trasmissione
★dispositivo di controllo
•Il ventilatore serie Fengshen adotta un inverter a variazione continua di velocità Taiwan/Germania (controller antideflagrante opzionale) per configurare interruttori automatici di protezione da sovracorrente e sovraccarico, ventola di raffreddamento e altri componenti
•Il ventilatore serie Fengxing adotta un controller speciale senza spazzole
★pala del ventilatore
•Il materiale della pala del ventilatore adotta trattamento T6 in lega di magnesio-alluminio, resistenza alla corrosione, alta resistenza, alta tenacità
•Software avanzato di simulazione fluidodinamica CFD e test in galleria del vento, in linea con l'aerodinamica anti-fatica;
•Con la funzione di avvio ritardato, il carico e l'impatto del motore sono notevolmente ridotti e la durata è maggiore
★Componenti strutturali

•I componenti strutturali sono formati da laser Q235B, piegatura della struttura di irrigidimento, e la parte più spessa è di 8 mm.
•Per i bulloni vengono utilizzati bulloni in acciaio legato ad alta resistenza e dadi antiscivolo.
•Cavo in acciaio e struttura di tensionamento con tenditore per stabilizzare il ventilatore contro la caduta
• Il telaio integrato previene il rischio di frattura, la struttura anti-caduta dell'accoppiamento evita difetti delle viti, il telaio può cadere, il design della disposizione dei fori della struttura in compensato previene lo scivolamento, la struttura regolabile è adatta a qualsiasi condizione di installazione e il foro a vita regolabile ad arco può essere regolato per garantire il livello piano del telaio della pala
Confronto tra tre metodi di refrigerazione in uno stabilimento di 1000 mq





Modalità di refrigerazione

***Luoghi di installazione adatti: Qualsiasi struttura sufficientemente alta di fabbrica, centro sportivo, luogo logistico, officine di riparazione auto, supermercato, aeroporto, officina di imballaggio, industria di allevamento di animali, qualsiasi tipo di sala, nonché centro fitness, ecc.


***Altezza di installazione: Prodotti serie "Fengshen" per altezze da 6 a 20 metri.
                      Prodotti serie "Fengxing" per altezze da 3 a 6 metri.
***Soluzioni per i tre principali tipi di strutture di installazione come mostrato nelle immagini sopra.
Panoramica dell'officina JUNYI

Applicazioni tipiche dei clienti






Certificati dei ventilatori da soffitto JUNYI
